Als Schüler hat man ja bekanntlich nie Geld und muss somit auch auf einiges verzichten.
FALSCH!
Ich meine, Geld kann man nie genug haben, aber der Verzicht muss nicht sein. Er kann mit etwas Kreativität und Zeit ausgeglichen werden.
So ist es eigentlich überall auf meiner Anlage: Was man sich nicht leisten kann, wird selber gemacht!
So auch bei der Selbstbauvariante der hier vorgestellten Straßen-/ Industrielaternen.
Die Idee:
Günstige, gute und einfach herstellbare Laternen in Spur N.
Die Materialien:
Das, was sich so im Hobbyraum finden lässt.
Die Durchführung:
Materialliste:
-Lötbarer Draht (ø ca. 0,4 - 0,8mm)
-Aderendhülse ohne Plastikkappe; muss mit etwas Spiel über den Draht passen
-Kupferlackdraht
-LED der Baugröße 0603 oder 0805
-Schrumpfschlauch
-Farbe (für den späteren Anstrich der Laternen)
-Werkzeug (Seitenschneider, Lötkolben, diverse Zangen)
Schritt 1:

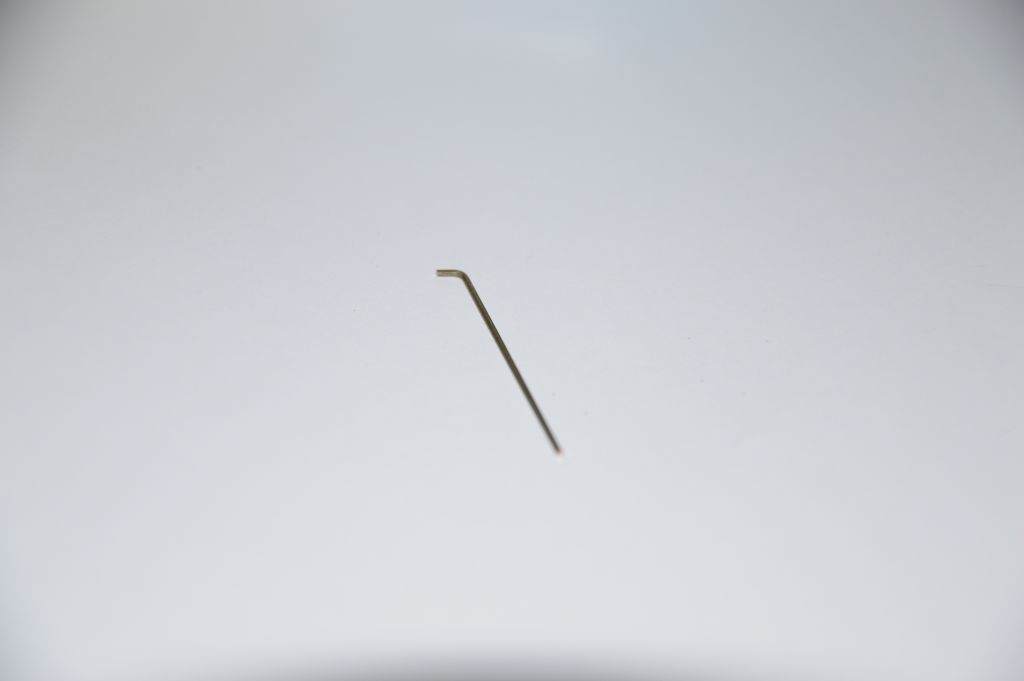

Schneiden Sie zunächst ein 4cm langes Stück Draht ab und biegen Sie an einem Ende 3mm davon im rechten Winkel ab.
Tipp: Um den Draht gerade zu bekommen, lesen Sie am besten diesen Artikel.
Schritt 2:

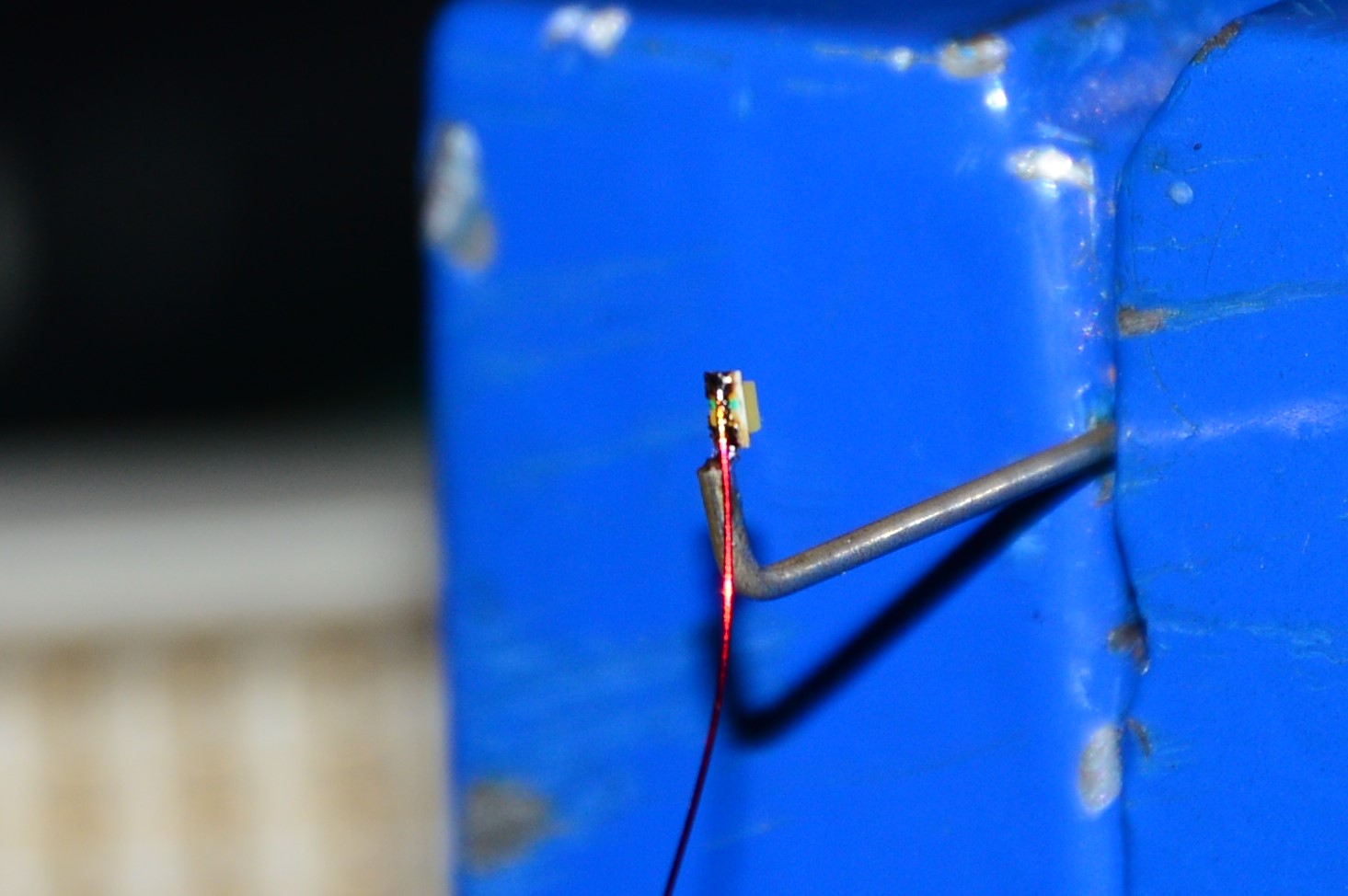

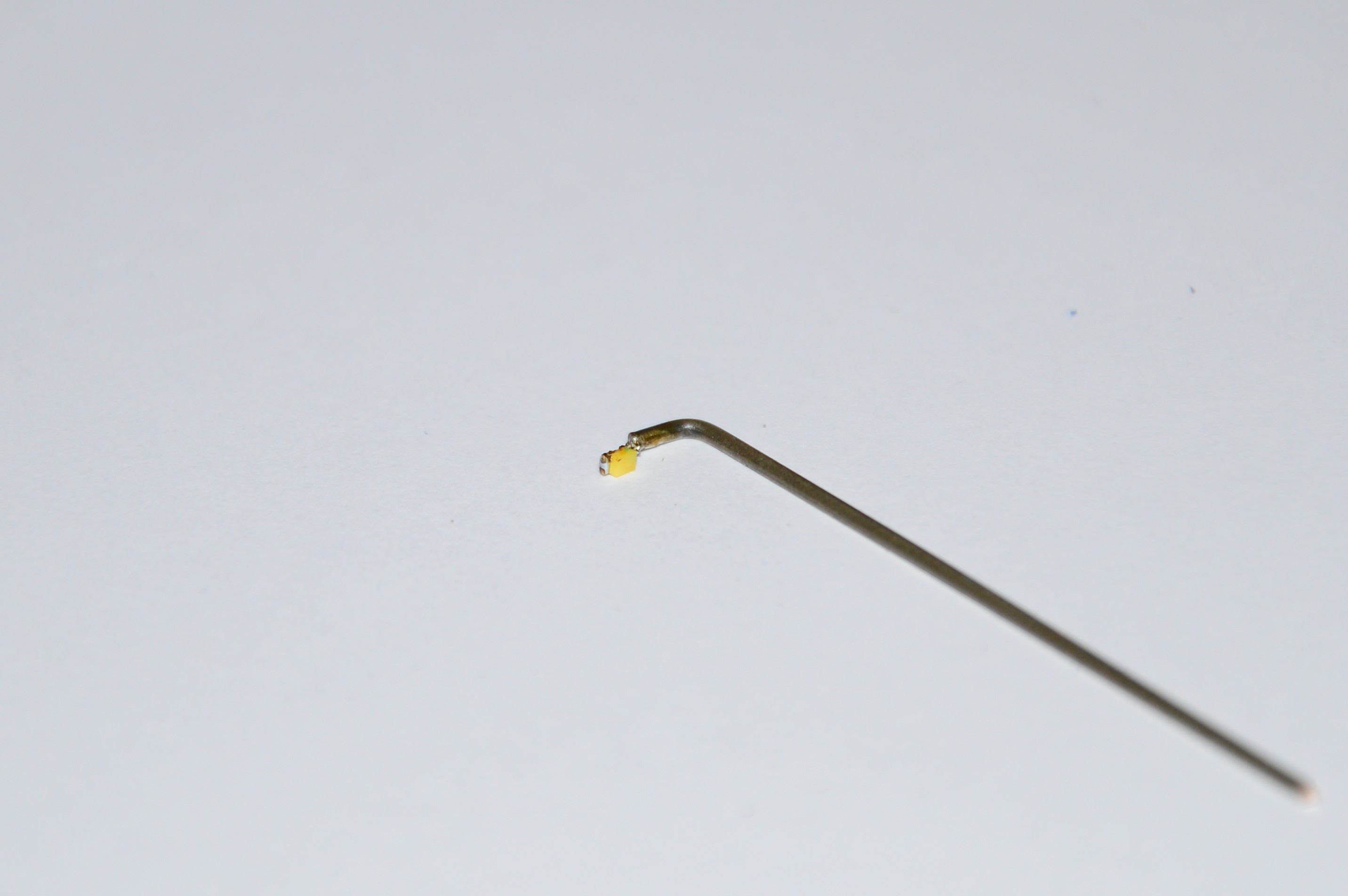

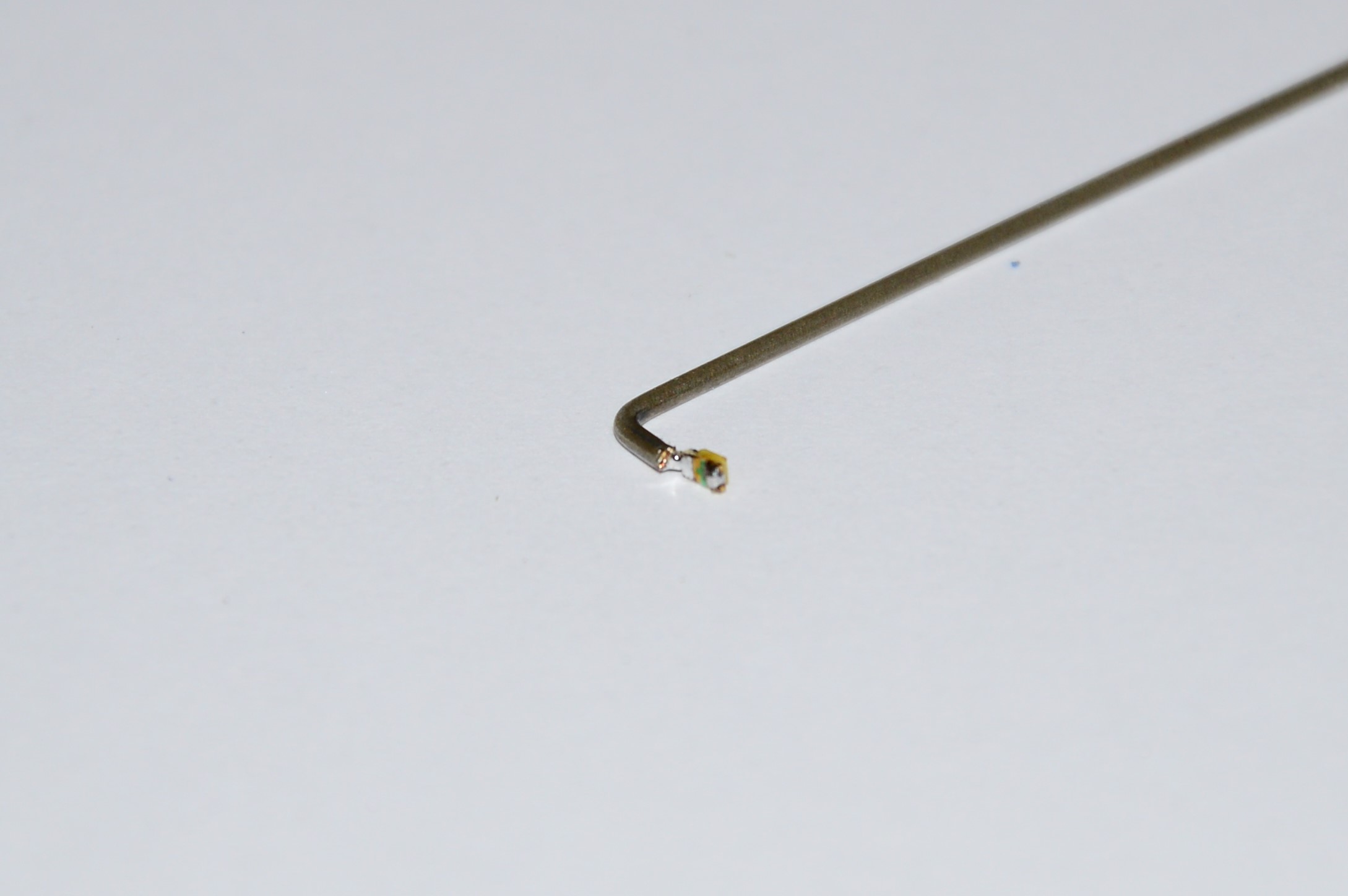

Nun löten Sie ein Pad der LED an dem Draht fest.
Ich habe mich dazu entschieden, den Mast als Masse (Minuspol) der LED zu nutzen.
Schritt 2:
Nun löten Sie ein Pad der LED an dem Draht fest.
Ich habe mich dazu entschieden, den Mast als Masse (Minuspol) der LED zu nutzen.
Schritt 3:

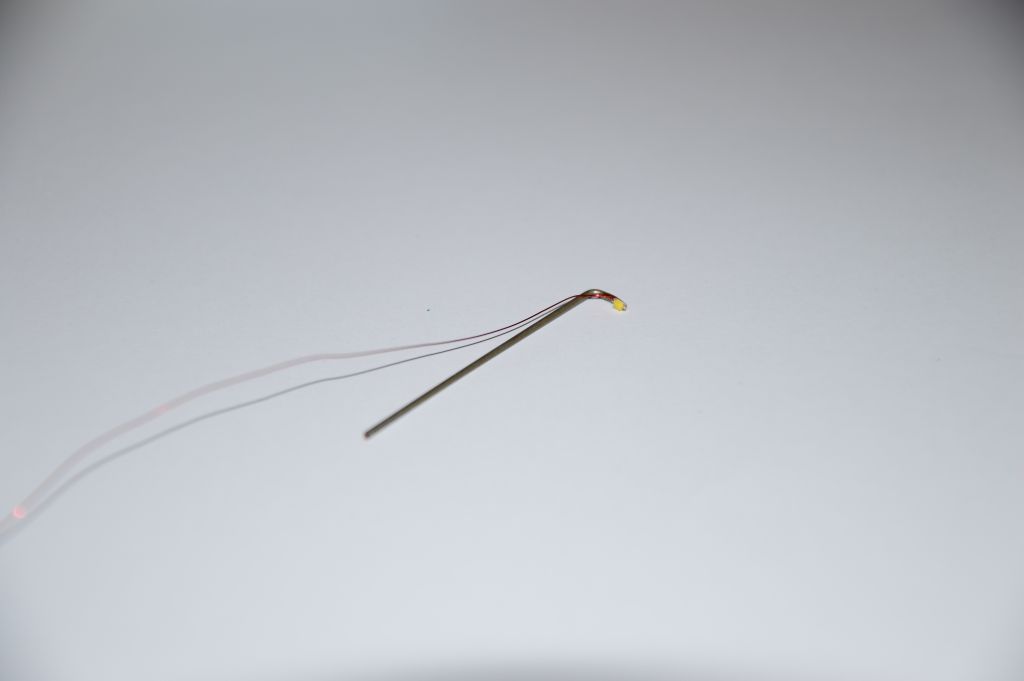

Schneiden Sie sich ein Stück des Kupferlackdrahts ab und löten Sie dieses an den anderen Pol der LED.
Schritt 3:
Schneiden Sie sich ein Stück des Kupferlackdrahts ab und löten Sie dieses an den anderen Pol der LED.
Schritt 4:
Nehmen Sie die Aderendhülse, schieben Sie den Kupferlackdraht hindurch
und bewegen Sie diese weiter in Richtung LED,
bis zwischen der Aderendhülse und der LED nur noch 2,5 - 3cm Draht zu
sehen ist.
Achten Sie hierbei darauf, dass der sichtbare Teil des Kupferlackdrahts vernünftig, d.h. gerade, liegt.

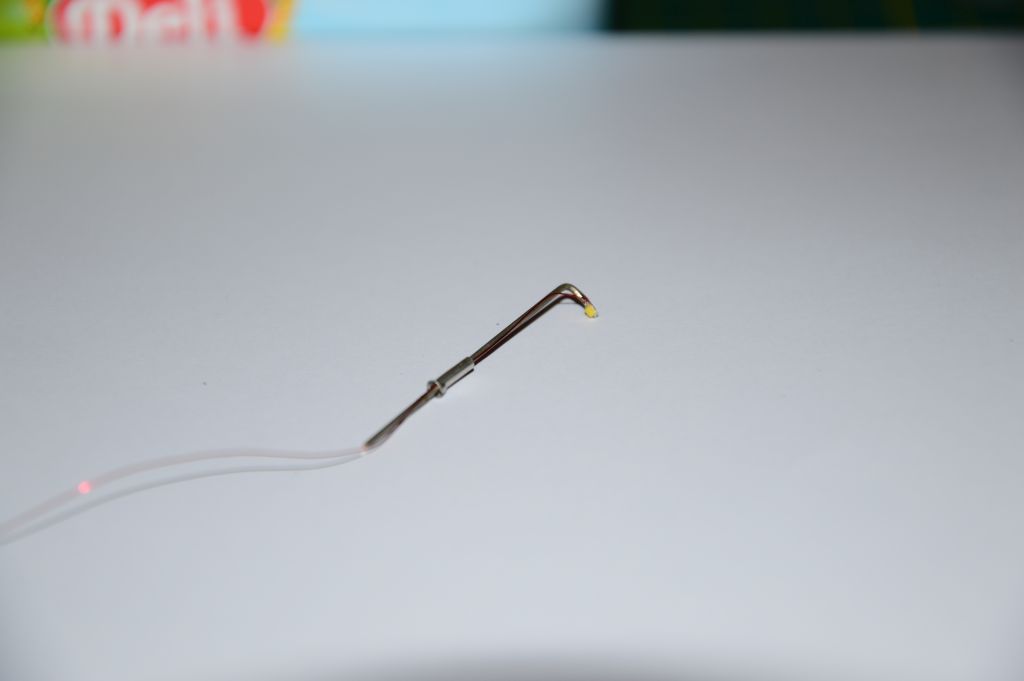

Schritt 5:
Löten Sie die Aderendhülse an dem Draht fest.
ACHTUNG: Löten Sie nicht zu lange, da sonst die Gefahr besteht,
dass der Lack des Kupferlackdrahts sich auflöst und es einen Kurzschluss gibt.
Schritt 5:

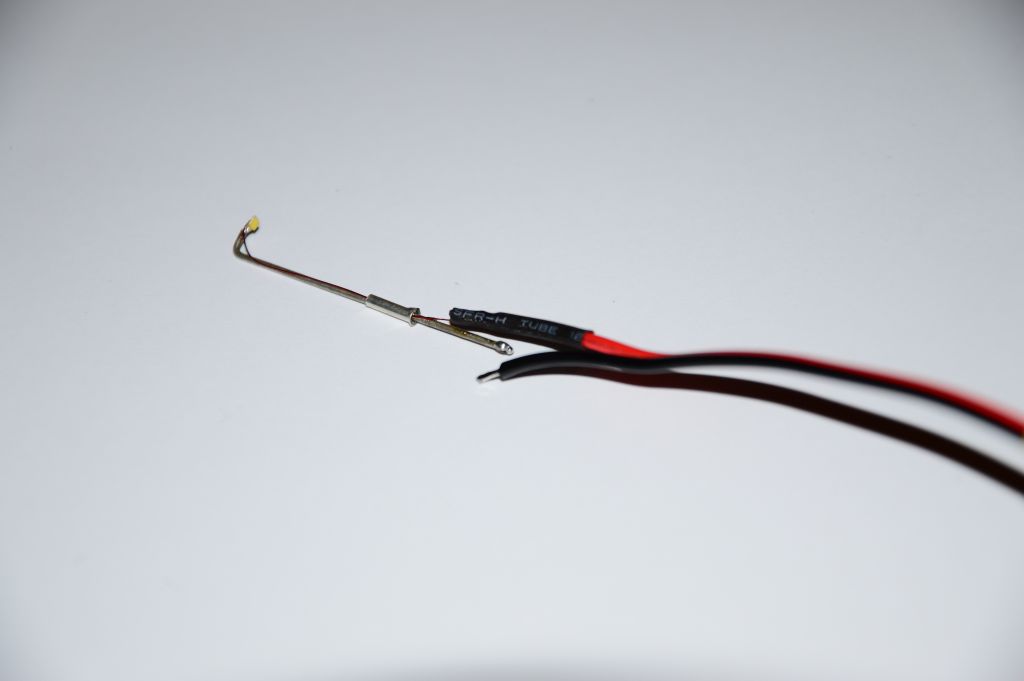

Nun löten Sie zwei Kabel an die Laterne. Eines an den Kupferlackdraht und das andere an den Mast.
Isolieren Sie beide Lötstellen gut, sodass es keine Kurzschluss gibt.
Schritt 5:
Nun löten Sie zwei Kabel an die Laterne. Eines an den Kupferlackdraht und das andere an den Mast.
Isolieren Sie beide Lötstellen gut, sodass es keine Kurzschluss gibt.

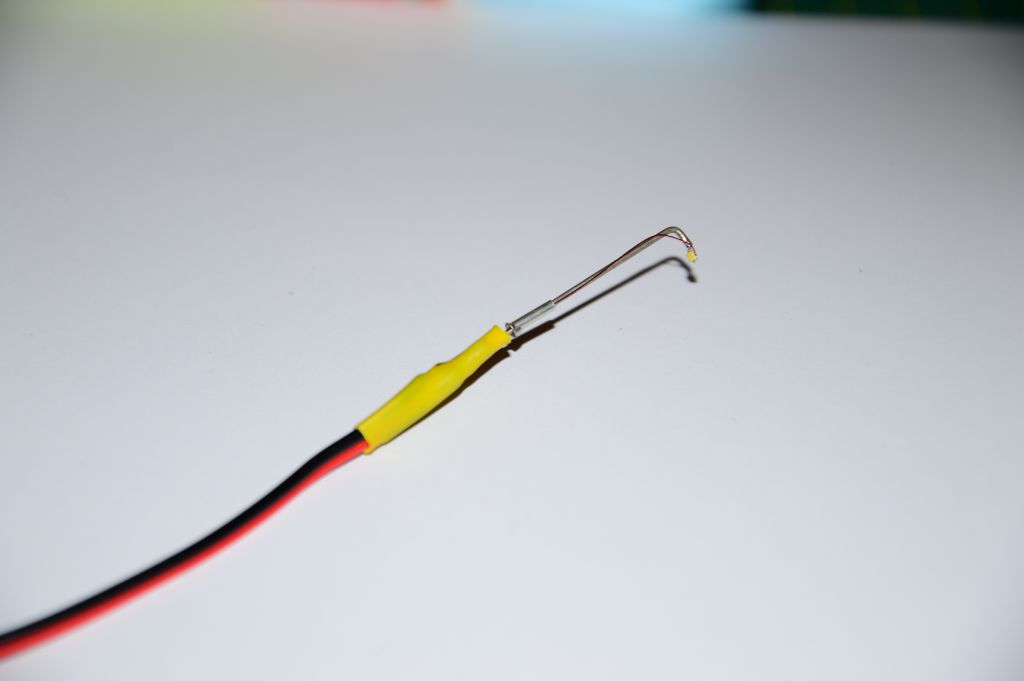

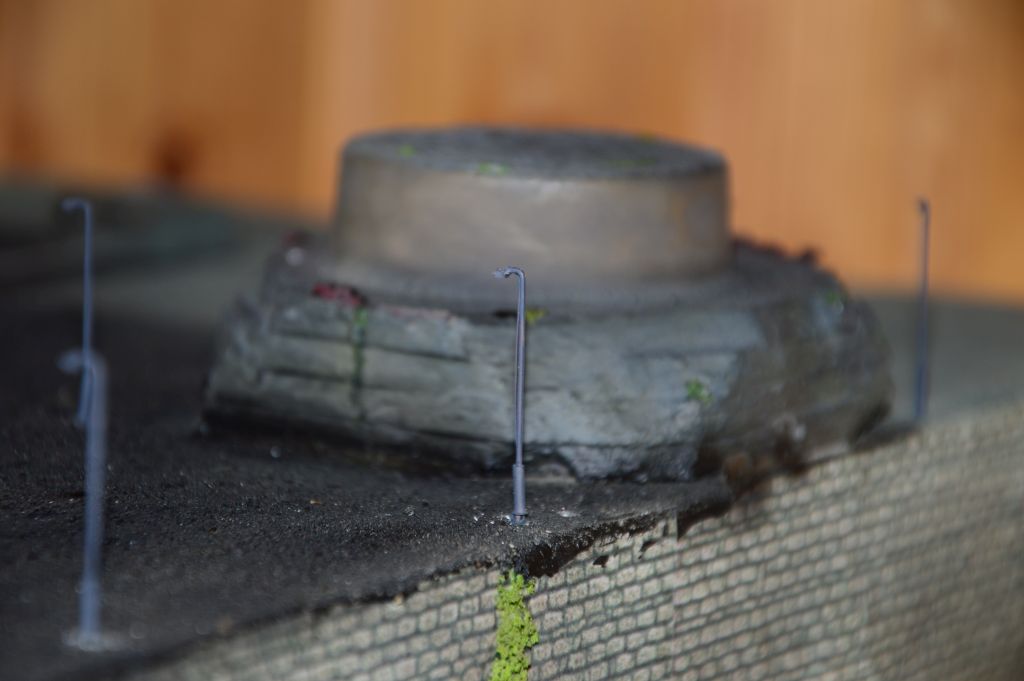

Schritt 6:
Lackieren Sie die Laterne in einer Farbe Ihrer Wahl und verbauen Sie sie.
Schritt 6:
Lackieren Sie die Laterne in einer Farbe Ihrer Wahl und verbauen Sie sie.
Schritt 6:
Lackieren Sie die Laterne in einer Farbe Ihrer Wahl und verbauen Sie sie.

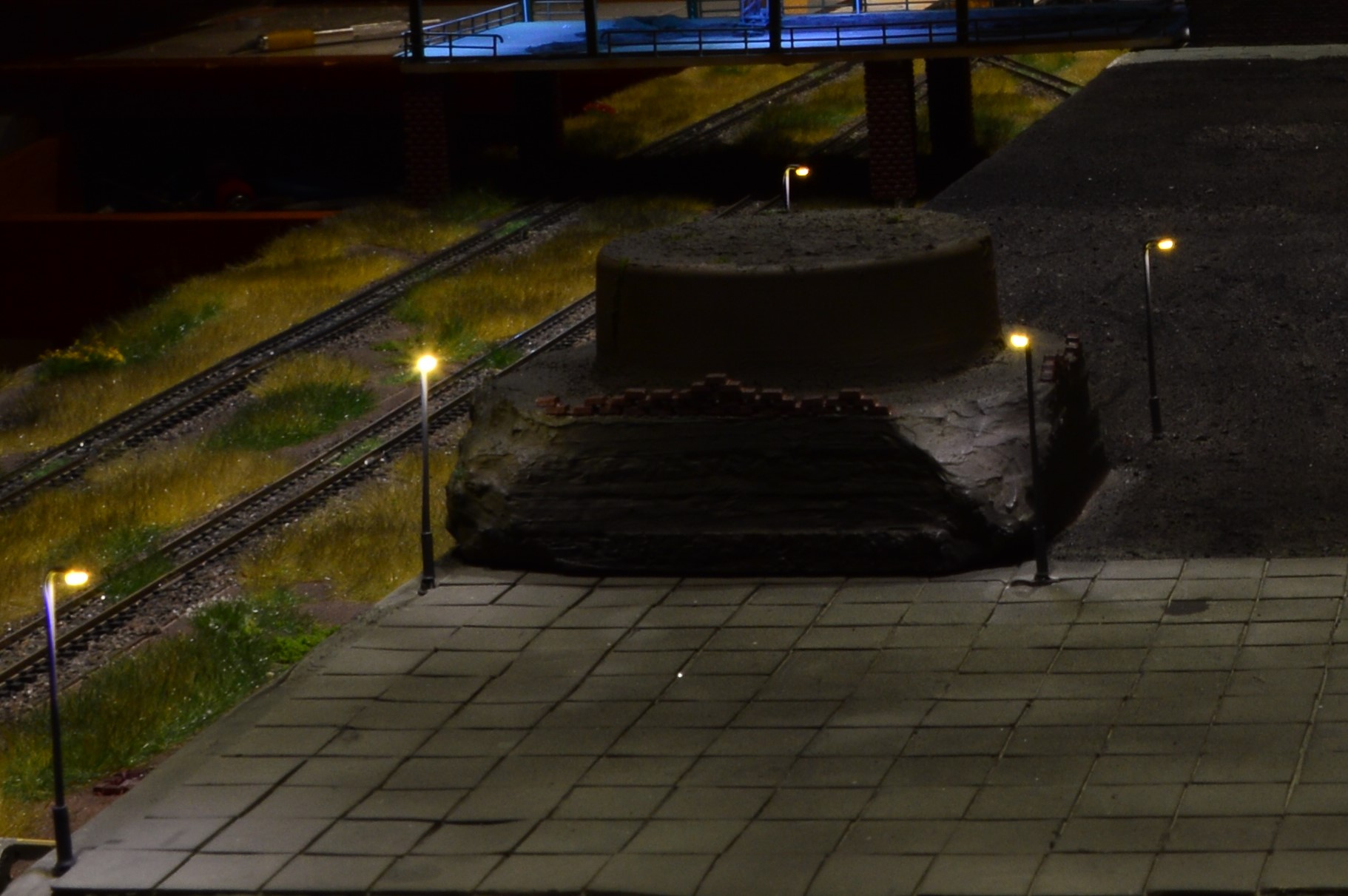

Und nun noch ein Bild der Laterne bei Nacht.
© 2020 by Thorben Alexander Herting
