Größe: 3m²
Epoche: III / IV
Thema: Montanindustrie/ Hüttenwerk
Maximale Anzahl der Züge im Abstich-Bereich: 6
Maximale Anzahl der Züge im Versorgungs-Bereich: 10
Gleislänge Abstich-Bereich: ca. 5m
Gleislänge Versorgungs-Bereich: ca. 8m
Steuerung: automatisierte, analoge Steuerung (Abstich-Bereich); automatisierte, analoge Steuerung (Versorgungs-Bereich)

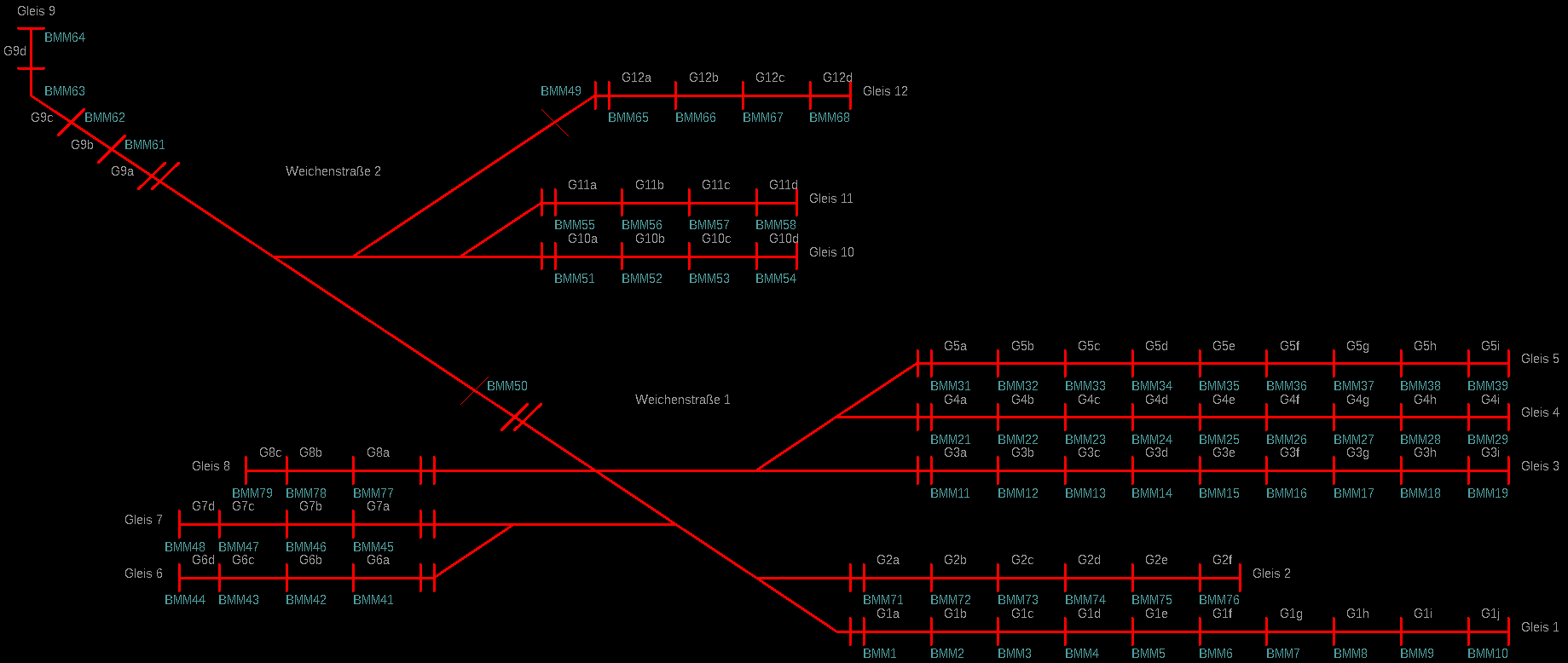

Gleisplan Abstich-Bereich:

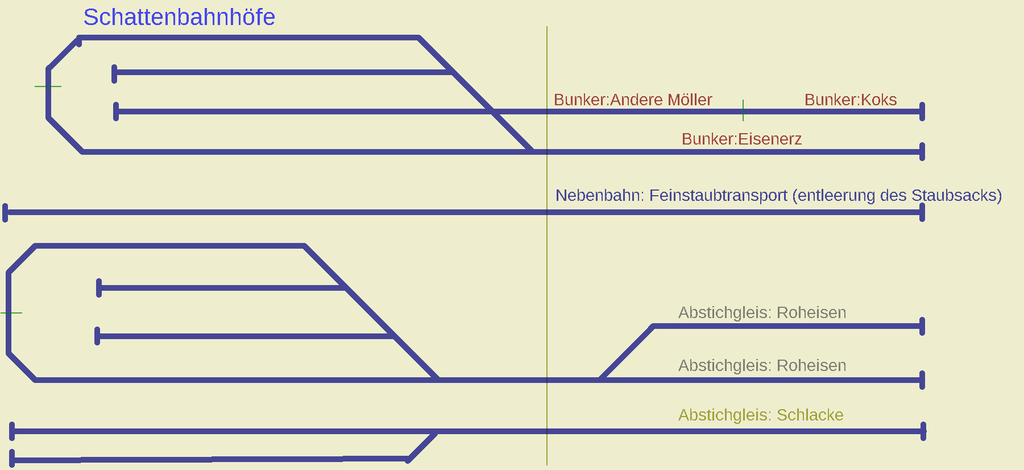

Gleisplan Versorgungs-Bereich:
Hinweis: Der obere Gleisplan ist nicht mehr aktuell. Die Verlegung der Bunkergleise wird im zweiten Gleisplan dargestellt.
Der dünne, bräunliche Strich stellt die Trennung zwischen Sichtbarem und Schattenbahnhof dar und die dünnen, grünlichen Striche zusätzliche Gleistrennungen,
sodass die Kehrschleifen mit je zwei Zügen befahren werden können.
Segmente
Die Anlage steht auf meinem Dachboden und muss (im Falle eines Aus-/ Umzugs) durch die Luke nach unten passen können.
Somit blieb mir keine andere Möglichkeit, als sie in vier gleichgroße Segmente aufzuteilen.
Diese Segmente sind jeweils 60cm breit/ tief und 125cm lang. Aus ihrer Anordnung ergibt sich ein Gesamtmaß der Anlage von 120cm x 250cm.
Sie werden von stirnseitig sechs und längsseitig zwölf Schrauben zusammengehalten.
Auf Segment 1 sind die Schattenbahnhöfe des Roheisen- und Schlacke-Bereichs und dort drüber (wird) eine Arbeitersiedlung (entstehen).
Segment 2 beherbergt das Prachtstück der Anlage, den Hochofen. Auf diesem Teil stehen auch sämtliche Zusatzbauten für den Ofen.
Das dritte und vierte Segment befindet sich, wie auf den folgenden Bildern unschwer zu erkennen ist, noch im Bau. Hier soll später eine große Bunkeranlage und einige Lokschuppen für die Werkloks entstehen.
(Stand: 13.08.2020)
